(3）怠速开关
怠速开关（见图2-16）装在节气门体内，与节气门主驱动轴直接相连。它是触点式开关，仅当节气门主驱动机构复位时，该触点开关才闭合，通知发动机控制模块发动机进入怠速。发动机ECU根据该信号及发动机的负荷来调整怠速供油量和；当节气门打开时，怠速触点开关断开，发动机ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制。怠速开关的信号还可以作为发动机控制模块判断是否进行怠速自动控制和急减速断油控制的信号。


图2-16怠速开关


(4）怠速直流电动机
怠速直流电动机如图2-17所示。当发动机怠速运行时，或因发动机冷却液温度低、空调运转、动力转向的加入等原因使发动机负荷增大时，为使发动机怠速稳定，怠速直流电动机经一套齿轮机构推动节气门，加大其开度来增加发动机的进气量，提高发动机的转速；相反，在发动机怠速下减载时，在怠速直流电机的作用下，使节气门的开度减小，以避免发动机超速，从而保证保证发动机在怠速工况下运行稳定。
图2-17怠速直流电动机
系统的检测

(1）机械
节气门体在长时间使用后，在进气和节气门之间有可能形成积碳，而造成节气门卡滞，造成怠速不稳等现象。此外节气门体在经受长期剧烈的振动后，有可能出现如怠速直流电动机磨损、塑料齿轮断齿、阀门机构卡滞、驱动机构盖板破裂等，出现这类故障都无法修复，只能更换新的节气门体总成。所以在对节气门体检查时，可采用目测有无以上故障发生的方式进行。

（2）部件测试

端子号

连接点

功能

端子号

连接点

功能

1

30（电控单元—侧）

怠速升速控制

2

25

怠速降速控制

3

18（电控单元—侧）

怠速开关

4

41（电控单元—侧）

传感器供电（5V）

5

40（电控单元一侧）

节气门位置传感器信号

6

空

—

7

35（电控单元—侧）

传感器接地

8

28（电控单元—侧）

怠速节气门传感器信号

①节气门体供电检测
节气门体接头有8只端子，各端子的功能如表2-3所示。1、2端子直接接直流电动机，5、8端子分别接节气门位置传感器和怠速节气门位置传感器的滑动触点，他们的输出信号都不超过5V电压（接头端子的排列如图2-18a所示），且信号电压与节气门开度成反比。端子3输出怠速开关信号，端子4、7向节气门体提供5V电压，其中端子7通过发动机ECU接地。

将点火开关置于 “ON”位置，按如图2-18b所示方法用万用表进行测量：测量端子4与端子7之间的电压应为5.0±0.5V。若测量值与上述要求不符，将点火开关置于““档，拔下ECU接头用万用表进行线路检测。端子4与ECU接头端子41、端子7与ECU接头端子35之间的导线阻值小于1.5欧；端子4与端子7间的电阻应为无穷大。若测得结果与上述要求不符，按电路图查找故障并排除。

表2-3节气门体接头各端子功能
a）节气门体接头各端子分布 b) 节气门体供电检测 图2-18节气门体接头端子的分布和供电检测


②怠速开关检测
将点火开关置于“OFF”档，拆下节气门体接头。用节气门全闭时端子3与7间阻值应小于1Ω；缓慢踩下加速踏板，端子3与7之间阻值应为无穷大。否则更换节气门体。

③怠速控制装置检测

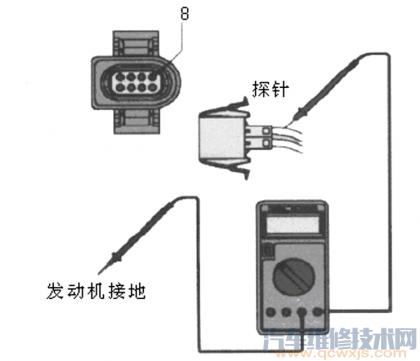

将探针插入节气门体接头端子8引线内（见图2-19），起动发动机，进入怠速运行。在冷却液温度达到80℃以上时，万用表测量探针检测点与负极之间电压应在2.8～3.6V。

④直流电动机检测
把点火开关置于关闭位置，拔下节气门体接头，用万用表测量节气门体接头端子1与端子2之间的阻值应为3～200Ω。若不符合要求，更换节气门体总成。

⑤节气门位置传感器检测
打开点火开关，将万用表表笔插入节气门体插座第5端子引线内（见图2-20），缓慢踩下加速踏板从关闭到全开，万用表电压读数应随着的增大而缓慢下降。反之，随节气门的逐渐关闭，万用表电压读数应逐渐上升，其信号变化曲线如图2-21所示，否则应进行供电和线路检查。


图2-20

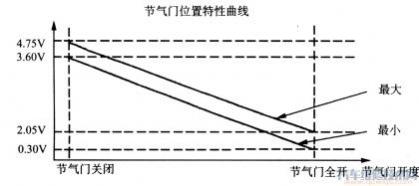

图2-21节气门位置传感器信号变化的曲线
