下面以奇瑞A3转向机总成的拆卸流程为例，图解转向机总成拆卸步骤

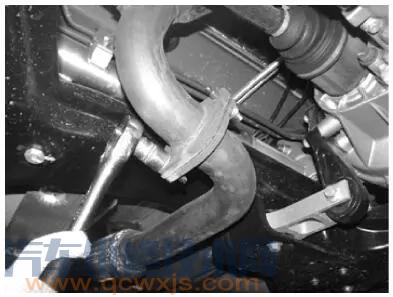

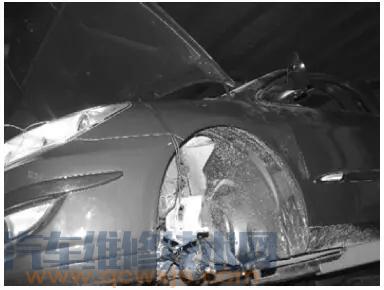

1举升车辆，使用13# 扳手拆下波纹管前端的螺母和螺栓。力矩为（17±1）N·m



2拔下转化器前的橡胶圈。

3拔下三元催化转化器后的圈。

4使用10# 和棘轮扳手拆下三元催化转化器和波纹管之间的两颗与车身连接的。力矩为（13±1）N·m

5拔下后消声器与车身吊钩连接的橡胶圈，然后抬下排气管。

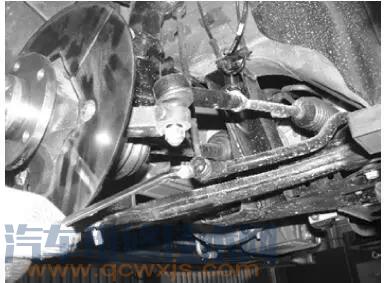

6使用17# 梅花扳手拆下左横拉杆球头与转向节连接的螺母。力矩为（35±3）N·m

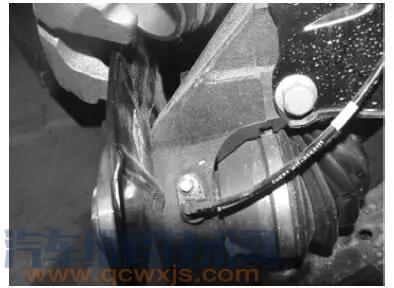

7使用8# 套筒和棘轮扳手拆下左前轮速传感器螺栓。力矩为（10±1）N·m


■ 从左前减震器上拔下线
■ 拔下左速传感器线


8用17# 扳手拆下转向节与下摆臂球头的螺母。力矩为（120±10）N·m

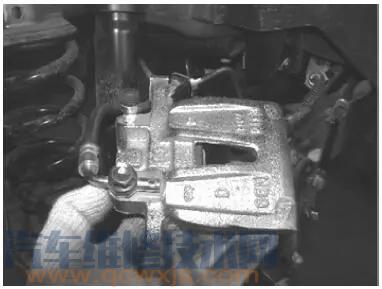

9将左前制动分泵用绳子从中间穿过并固定在车上，固定好的位置不能影响拆卸。

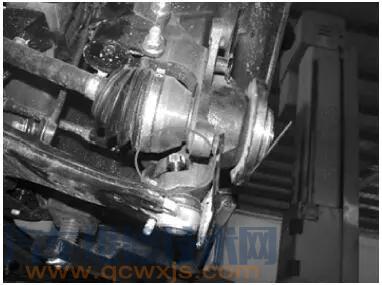

10将左驱动轴从左转向节拔出，并用绳子扎起来。

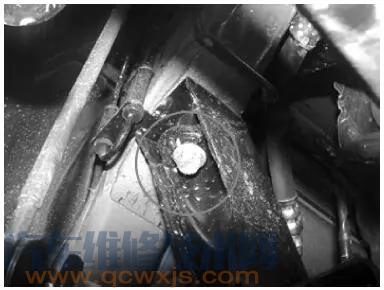

11使用卡箍钳将下图中圈出的动力转向回油管卡箍拆下，拆卸时需准备好容器回收。

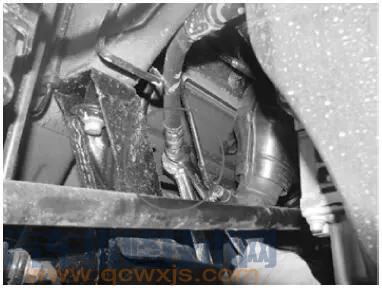

12使用17# 开口扳手拆下下图中圆圈处的动力转向进螺母。力矩为（11±3）N·m

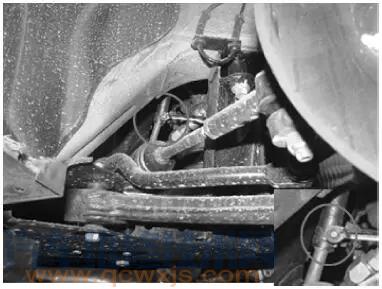

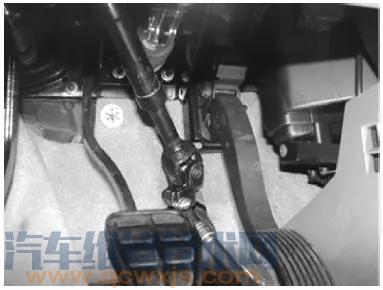

13使用10# 套筒和棘轮扳手拆下转向与转向器连接的螺栓。力矩为（30±3）N·m

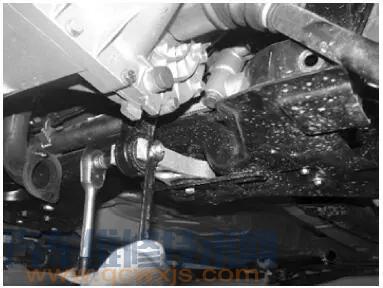

14使用15# 套筒、棘轮扳手、拆下 下图中所示的螺母和螺栓。力矩为（90±5）N·m



15使用液压升降输送器顶住前桥。

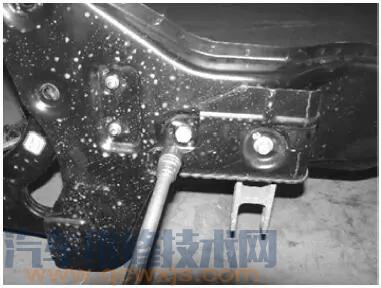

16用15# 拆下 下图中圈出的车身与副车架连接的螺栓。力矩为（110±10）N·m

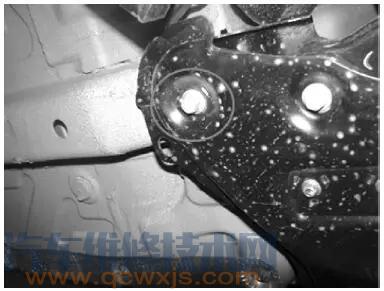

17用15# 扳手拆下 下图中圈出的车身与前副车架连接的螺栓。力矩为（110±10）N·m



18在发动机舱内用13# 扳手拆下减震器与车身连接的三个螺母。力矩为（50±5）N·m

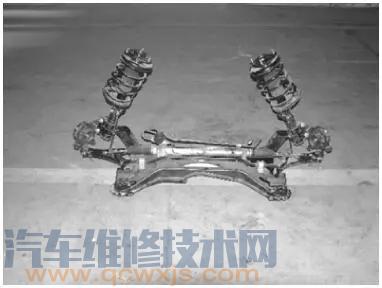

19使用液压升降输送器将前桥放下，取下前桥、和转向器。

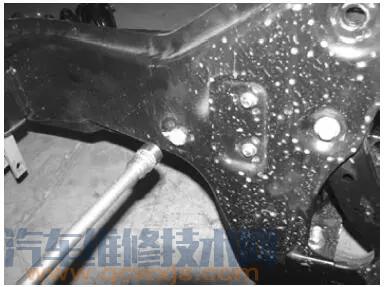

20使用19# 套筒、拆下副车架与转向器左侧连接螺栓。力矩为（100±10）N·m



21使用19# 套筒、棘轮扳手拆下副车架与转向器右侧连接螺栓。力矩为（100±10）N·m

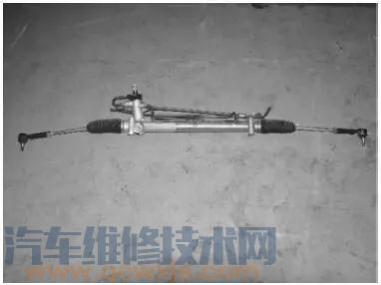

22取下如图中所示的转向器总成。
