千分尺是一种用于测量加工精度要求较高的工件尺寸的精密量具，其测量精度可达到0.01mm按照测量范围可以分为0~25mm、25~50mm、50~75mm、75~100mm、100~l25mm等多种。虽然千分尺的规格不同，但每一种千分尺的测量范围均为25mm。

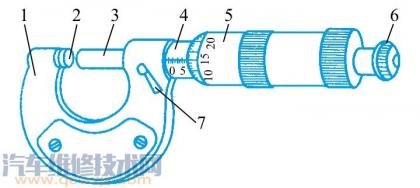

千分尺的（图解）

1一尺架：2一测础：3一测微螺杆：4一固定套筒：5一微分筒：6一测力：7一锁紧装置

的

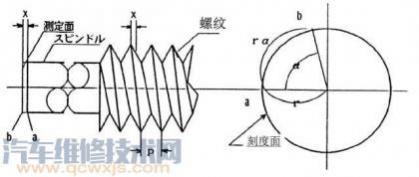

千分尺是依据螺旋放大的制成的，即螺杆在中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

千分尺的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆或后退这0.5/50=0.01mm。可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，所以千分尺这个名字也是这么来的。

千分尺的使用方法（图解）

使用前应先检查零点：

缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。
