不同整流器整流器接线图及整流器原理
（1）六管发电机。

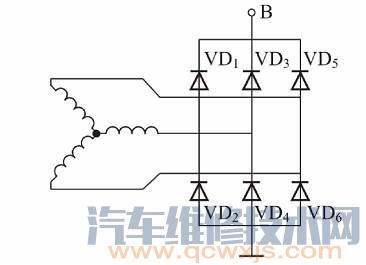

六管发电机整流器由6只硅整流二极管组成，其工作电路如图1-10所示。

图1-10六管发电机工作整流器原理电路
（2）八管发电机。
八管发电机有2只与中性点连接的二极管，其整流器共有8只二极管。

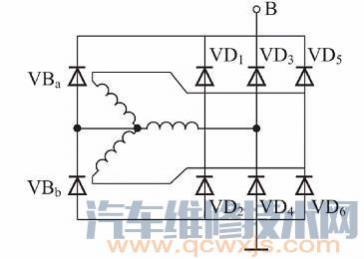

8管整流电路中采用了8只硅整流二极管，其中6只三相全波桥式整流电路，还有2只是中性点二极管，其中1只正极管接在中性点和正极之间，1只负极管接在中性点和负极之间，对中性点进行全波整流，其工作电路见图1-11。

图1-11八管发电机工作整流器电路

（3）九管发电机。
九管发电机有3只磁场二极管，其整流器共有9只二极管。
9管整流器是由6只大功率整流二极管和3只小功率励磁组成。其中6只大功率整流二极管组成三相全波桥式整流电路，对外负载供电。3只小功率管二极管与三只大功率负极管也组成三相全波桥式整流电路，专门为提供磁场。
